کلاس فشار فلنج یعنی چه؟ جدول فشار کاری کلاسهای ۱۵۰ تا ۲۵۰۰، معادل PN، پنج گام انتخاب درست و چهار اشتباه پرتکرار که باعث نشتی و ترکیدگی میشود.
انتخاب اشتباه کلاس فشار فلنج یکی از شایعترین علتهای نشتی، دفرمگی گسکت و حتی ترکیدگی خط لوله است. در این راهنما که توسط تیم فنی اصفهان فلنج نوشته شده، قدمبهقدم یاد میگیرید برای هر خط، کدام کلاس را انتخاب کنید؛ اگر هم عجله دارید، مستقیم سراغ فلنجهای گلودار جوشی ما بروید.
کلاسهای 150، 300، 600، 900، 1500 و 2500 طبق استاندارد ASME B16.5 تعریف میشوند و ریشه در واحد psi دارند. مثلاً فلنج کلاس ۱۵۰ از جنس کربناستیل (گروه متریال 1.1) در دمای محیط حدود 285 psi (نزدیک ۲۰ بار) را تحمل میکند. هرچه کلاس بالاتر، ضخامت فلنج، قطر دایره پیچ و تعداد سوراخها بیشتر میشود؛ مثلاً فلنج ۲ اینچ کلاس ۱۵۰ چهار سوراخ دارد ولی همان سایز در کلاس ۳۰۰ هشت سوراخ دارد.
اعداد زیر برای کربناستیل A105 در دمای محیط (۳۸ درجه) و بهصورت تقریبی است؛ عدد دقیق هر آلیاژ را از جدول ریتینگ استاندارد و برگه MTC بگیرید:
| کلاس ASME | فشار کاری تقریبی (bar) | معادل PN | کاربرد典型 |
|---|---|---|---|
| 150 | ~۲۰ | PN20 | آب، هوای فشرده، بخار کمفشار — فلنج گلودار ۴ اینچ کلاس ۱۵۰ |
| 300 | ~۵۰ | PN50 | بخار، گاز و نفت پرفشار — فلنج گلودار ۲ اینچ کلاس ۳۰۰ |
| 600 | ~۱۰۰ | PN110 | خطوط پرفشار پالایشگاهی |
| 900 | ~۱۵۰ | PN150 | سرویسهای ویژه فشار بالا |
| 1500 | ~۲۵۰ | PN260 | تزریق و چاه نفت |
| 2500 | ~۴۲۰ | PN420 | فوق پرفشار (سفارشیساز) |
معادلهای PN تقریبیاند و ابعاد سوراخکاری ASME با DIN یکی نیست؛ فلنج کلاسدار را فقط به فلنج همکلاس و هماستاندارد ببندید.
با بالا رفتن دما، فشار مجاز فلنج افت میکند (derating). فلنجی که در ۴۰ درجه کلاس ۳۰۰ جواب میدهد، ممکن است در ۴۰۰ درجه بخار برای همان فشار ناکافی باشد؛ حتماً منحنی فشار-دما را چک کنید.

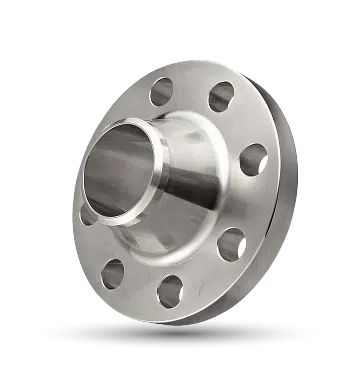

سه انتخاب پرتکرار مشتریان ما: گلودار ۲ اینچ ۱۵۰ کربناستیل برای خطوط عمومی، گلودار ۴ اینچ ۳۰۰ برای بخار و گاز پرفشار، و گلودار ۴ اینچ ۱۵۰ استیل ۳۱۶ برای سیال خورنده. سایزهای بزرگتر را هم ببینید: ۶ اینچ و ۸ اینچ کلاس ۱۵۰.
اعداد زیر از برگه فنی اقلام موجود در انبار اصفهان فلنج است (میلیمتر)؛ تلرانس نهایی طبق MTC هر پارت:
| محصول | OD | PCD | سوراخها | وزن (kg) |
|---|---|---|---|---|
| گلودار ۱ اینچ ۱۵۰ | 108 | 79.4 | 4×15.9 | 1.1 |
| گلودار ۲ اینچ ۱۵۰ | 152.4 | 120.7 | 4×19.1 | 2.5 |
| گلودار ۳ اینچ ۱۵۰ | 190.5 | 152.4 | 4×19.1 | 4.2 |
| گلودار ۴ اینچ ۱۵۰ | 228.6 | 190.5 | 8×19.1 | 6.8 |
| گلودار ۶ اینچ ۱۵۰ | 279.4 | 241.3 | 8×22.2 | 12 |
| گلودار ۸ اینچ ۱۵۰ | 342.9 | 298.5 | 8×22.2 | 20 |
| گلودار ۲ اینچ ۳۰۰ | 165.1 | 127 | 8×19.1 | 3.4 |
| گلودار ۴ اینچ ۳۰۰ | 254 | 200.2 | 8×22.2 | 12 |
قاعده سرانگشتی: اگر مطمئن نیستید، یک کلاس بالاتر بگیرید؛ اختلاف قیمتش از هزینه یک نشتی کمتر است. برای استعلام قیمت بهروز یا مشاوره انتخاب با سوالات متداول خرید فلنج شروع کنید.
