سطح آببندی فلنج (Facing) را بشناسید: مقایسه کامل RF، فلتفیس و رینگجوینت، جدول انتخاب، گسکت مناسب هرکدام و دو خطایی که اتصال را خراب میکند.
وقتی اسم فلنج میآید همه به سایز و کلاس فکر میکنند، ولی نوع سطح آببندی (Facing) همان چیزی است که تعیین میکند اتصال شما سالها بینشت بماند یا هفته اول چکه کند. هر سه محصول گلودار ۲ اینچ، گلودار ۶ اینچ و گلودار ۴ اینچ ۳۰۰ ما سطح RF دارند؛ در ادامه میفهمید چرا.
فیسینگ، شکل هندسی سطحی از فلنج است که گسکت رویش مینشیند. سه مدل اصلی طبق ASME B16.5 عبارتاند از RF (Raised Face)، FF (Flat Face) و RTJ (Ring Type Joint). انتخابش به جنس فلنج، فشار خط و نوع گسکت گره خورده است.

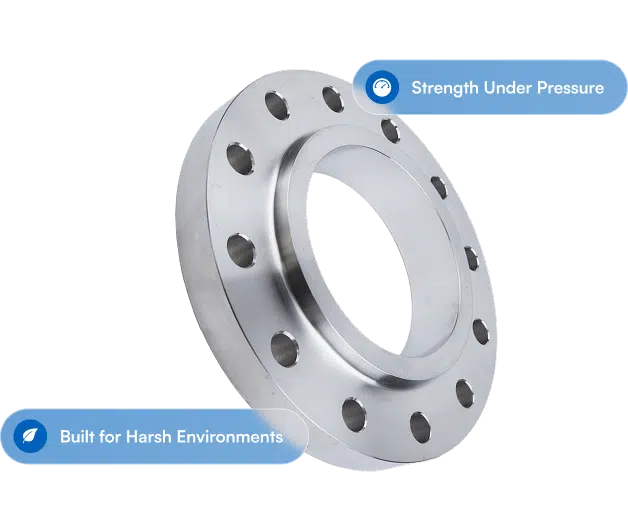

در RF یک برجستگی حلقوی (معمولاً ۱٫۶ میلیمتر در کلاس ۱۵۰ و ۳۰۰) دور سوراخ مرکزی قرار دارد که فشار پیچها را روی حلقه باریکتری متمرکز میکند؛ همین تمرکز، آببندی را قویتر میکند. گسکتهای اسپیرالوند، کلینگریت و PTFE همگی با RF سازگارند. اگر فلنج فولادی میخرید و دلیل خاصی ندارید، RF بگیرید؛ مثل گلودار ۳ اینچ ۱۵۰ یا نسخه استیل ۳۱۶ برای سیال خورنده.
در FF کل سطح فلنج تخت است و گسکت باید تمامصفحه (Full Face) باشد تا نیرو پخش شود. این مدل برای فلنجهای چدنی و خطوط آب کمفشار (خانواده PN10/PN16) کاربرد دارد چون چدن در برابر تمرکز تنش شکننده است.
در RTJ یک شیار ماشینی روی سطح فلنج تراشیده شده و یک رینگ فلزی (R، RX یا BX) داخلش مینشیند؛ با سفت شدن پیچها، رینگ بین دو شیار فشرده و آببندی فلز-به-فلز ایجاد میکند. مناسب بخار داغ، هیدروژن و خطوط پرفشار پالایشگاهی است.
| ویژگی | RF | FF | RTJ |
|---|---|---|---|
| بازه فشار | کم تا بالا | کم (چدن/PN) | بالا و فوق بالا |
| گسکت مناسب | اسپیرالوند، کلینگریت، PTFE | تمامصفحه لاستیکی/کلینگریت | رینگ فلزی R/RX |
| کاربرد典型 | نفت، گاز، بخار — گلودار ۸ اینچ | آب و فاضلاب | پالایشگاه، هیدروژن |
| هزینه اتصال | متوسط | کم | بالا |
اتصال مستقیم فلنج RF به FF ممنوع است؛ لبه برجسته RF روی سطح تخت (مخصوصاً چدنی) تنش نقطهای ایجاد میکند و فلنج میشکند. رینگ RTJ هم بعد از یکبار سفت شدن تغییر شکل میدهد و استفاده مجدد آن مساوی نشتی است.
رینگهای سری R (مقطع بیضی یا اکتاگونال) پرکاربردتریناند و تا کلاس ۵۰۰۰ جواب میدهند؛ سری RX با اثر خودتقویتشونده (pressure-energized) برای فشارهای بالاتر و سری BX مخصوص اتصالات API 6BX تا ۲۰٬۰۰۰ psi است. سه شماره پرمصرف (ابعاد اسمی، میلیمتر):
| شماره رینگ | قطر خارجی تقریبی | کاربرد典型 |
|---|---|---|
| R20 | ~۶۸ | فلنج ۱٫۵ اینچ کلاس ۹۰۰/۱۵۰۰ |
| R37 | ~۱۴۹ | فلنج ۴ اینچ کلاس ۹۰۰/۱۵۰۰ |
| R45 | ~۱۸۱ | فلنج ۶ اینچ کلاس ۹۰۰/۱۵۰۰ |
برای ۹۰٪ خطوط فولادی، RF با گسکت اسپیرالوند جواب میدهد. مدلهای آماده ما: ۱ اینچ، ۴ اینچ ۱۵۰ و ۲ اینچ ۳۰۰ — برای انتخاب نهایی با واحد فروش در تماس باشید.
